Biểu đồ xương cá là gì? Hướng dẫn 6 bước xây dựng biểu đồ xương cá

Với tư cách là một nhà lãnh đạo, nhà quản trị, chuyên viên xử lý rủi ro, có bao giờ bạn tự hỏi tại sao một vấn đề tưởng chừng đơn giản lại liên tục tái diễn, khiến doanh nghiệp tốn kém thời gian và chi phí mà vẫn chưa tìm được giải pháp triệt để?

Bí quyết để giải mã những “nút thắt” phức tạp ấy chính là công cụ phân tích nguyên nhân mạnh mẽ mang tên biểu đồ xương cá. Hãy cùng khám phá cách xây dựng và ứng dụng biểu đồ xương cá để doanh nghiệp bạn không còn lặp lại sai sót cũ mà liên tục phát triển bền vững.

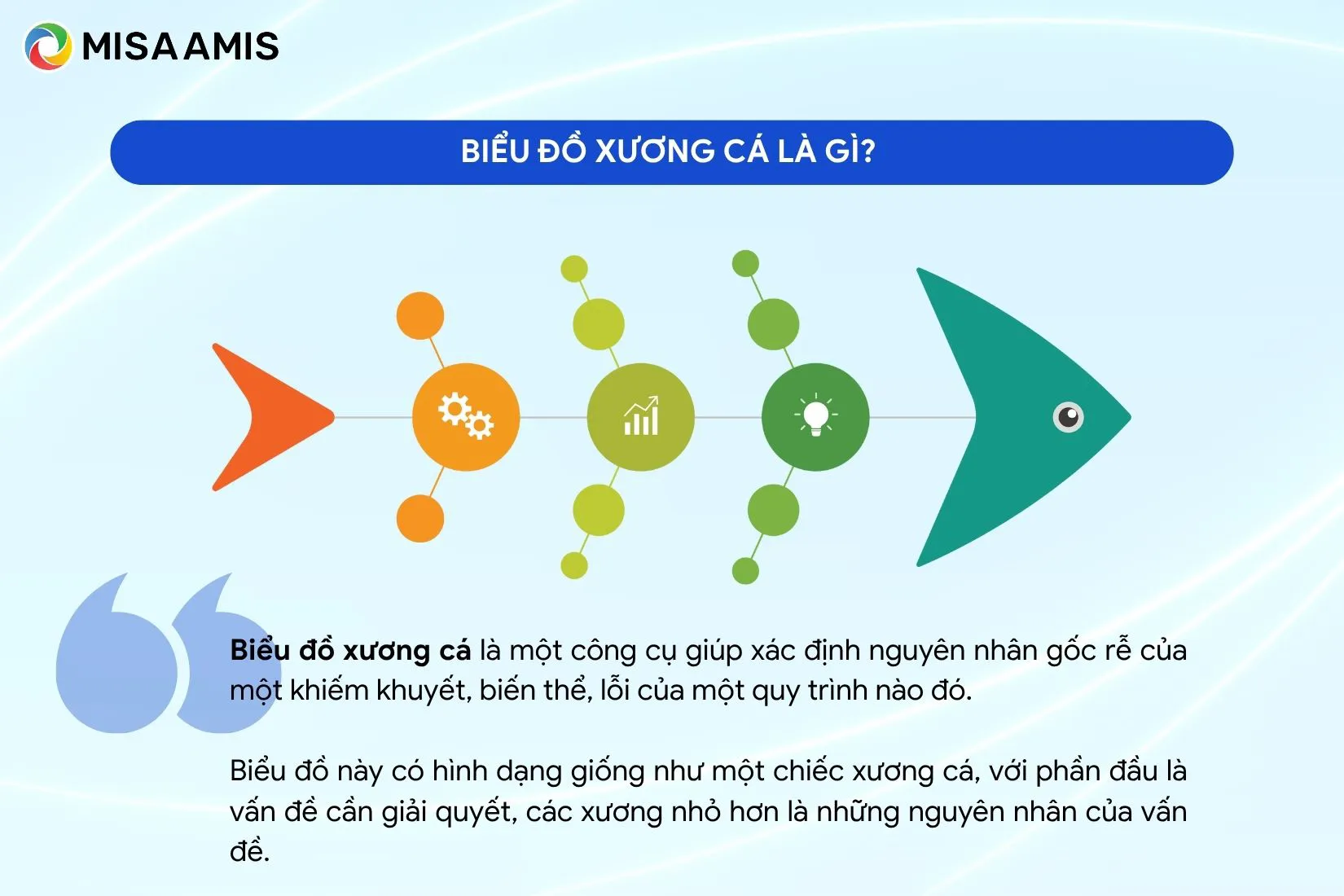

1. Biểu đồ xương cá là gì?

Biểu đồ xương cá (Fishbone Diagram) là một công cụ phân tích trực quan được sử dụng để xác định các nguyên nhân gốc rễ của một vấn đề. Biểu đồ này có hình dạng giống như xương của con cá, với xương sống chính đại diện cho vấn đề cần giải quyết, và các xương nhánh thể hiện các nhóm nguyên nhân tiềm ẩn.

Biểu đồ xương cá còn được gọi là Ishikawa Diagram (theo tên nhà khoa học Kaoru Ishikawa người Nhật Bản đã phát triển nó vào năm 1943) hoặc Cause-and-Effect Diagram (biểu đồ nguyên nhân – kết quả).

Biểu đồ xương cá có thể áp dụng trong nhiều tình huống như cải tiến quy trình, tìm nguyên nhân lỗi sản phẩm, phân tích sự cố, nâng cao chất lượng dịch vụ hoặc lý giải sự suy giảm hiệu suất.

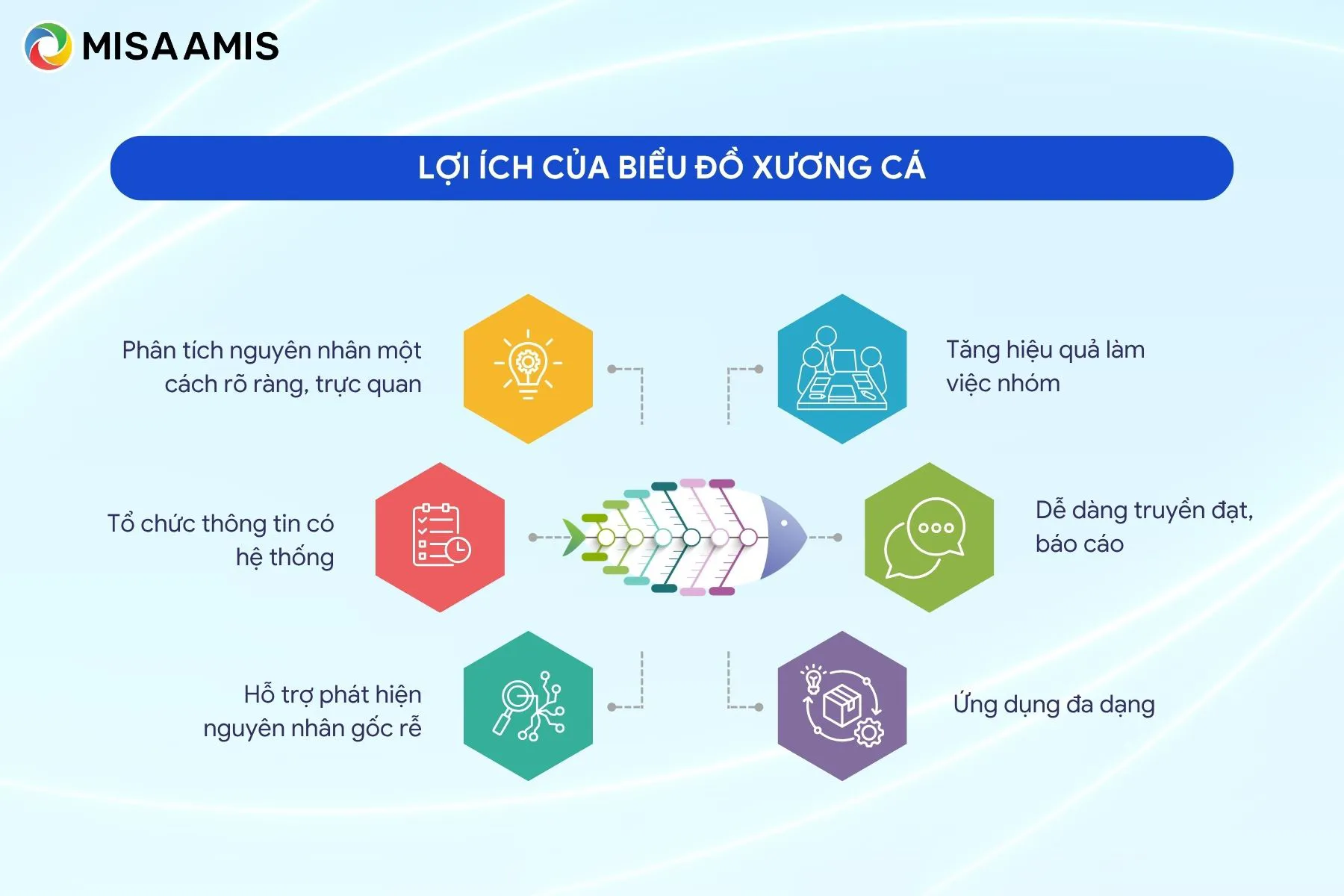

2. Lợi ích của biểu đồ xương cá

Bằng cách làm rõ mối liên hệ giữa nguyên nhân và kết quả, biểu đồ xương cá giúp doanh nghiệp nhìn nhận vấn đề một cách tổng quan, xác định các nhóm nguyên nhân liên quan và có cơ sở lựa chọn hướng xử lý phù hợp.

• Phân tích nguyên nhân trực quan: Giúp người dùng nhận diện rõ ràng và phân loại các nguyên nhân gây ra một vấn đề cụ thể, qua đó hiểu rõ mối quan hệ giữa nguyên nhân và kết quả.
• Tổ chức thông tin có hệ thống: Biểu đồ xương cá sắp xếp nguyên nhân theo các nhóm chính (con người, máy móc, phương pháp, vật liệu, môi trường, đo lường,…), giúp việc phân tích không bị rối và toàn diện hơn.
• Hỗ trợ phát hiện nguyên nhân gốc rễ: Qua quá trình vẽ và phân tích biểu đồ, nhóm làm việc dễ dàng phát hiện ra nguyên nhân chính, nguyên nhân gốc rễ của vấn đề thay vì chỉ xử lý biểu hiện bên ngoài.
• Tăng hiệu quả làm việc nhóm: Biểu đồ được sử dụng trong các buổi họp nhóm, giúp mọi người cùng trao đổi, đóng góp ý kiến, tạo sự đồng thuận và hiểu biết chung về vấn đề.
• Dễ dàng truyền đạt, báo cáo: Biểu đồ xương cá là công cụ trực quan, dễ hiểu, thuận tiện cho việc trình bày kết quả phân tích nguyên nhân trong báo cáo hoặc thuyết trình.
• Ứng dụng đa dạng: Có thể áp dụng trong nhiều lĩnh vực như sản xuất, quản lý chất lượng, dịch vụ khách hàng, quản lý dự án để phân tích và cải tiến liên tục.

3. Các loại biểu đồ xương cá phổ biến và cách phân loại

Nếu bạn nghĩ biểu đồ xương cá chỉ có một kiểu duy nhất thì có lẽ bạn đang nhầm lẫn. Thực tế chúng ta có cả một “thủy cung” các loại biểu đồ xương cá khác nhau, mỗi loại phù hợp với từng hoàn cảnh cụ thể. Doanh nghiệp cần lựa chọn loại biểu đồ dựa trên đặc điểm vấn đề, phạm vi phân tích và thông tin cần làm rõ.

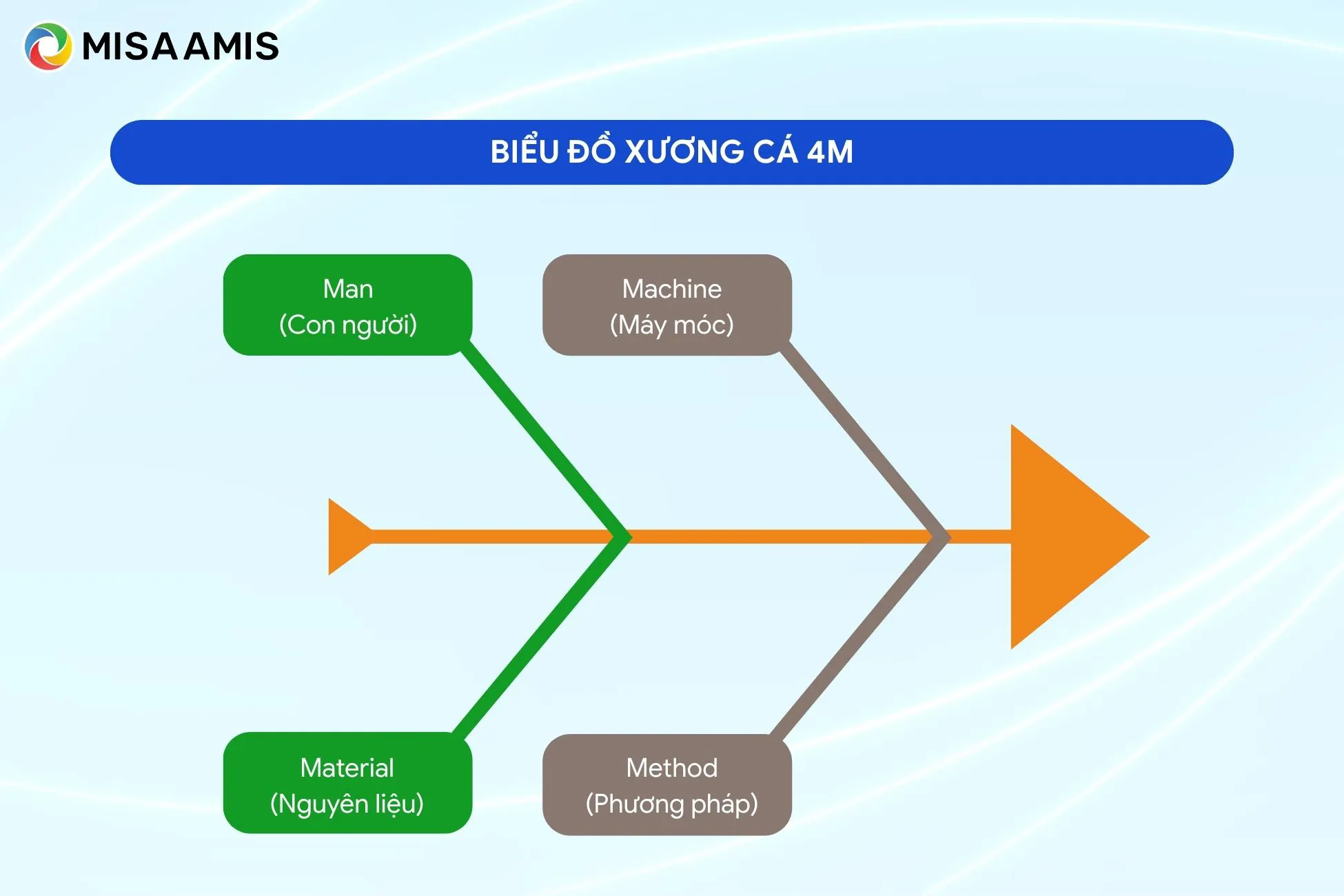

3.1 Biểu đồ 4M – Biểu đồ xương cá cơ bản nhất

Thành phần: Man – Machine – Material – Method

Biểu đồ 4M phân loại nguyên nhân của một vấn đề thành bốn nhóm chính là con người, máy móc, nguyên liệu và phương pháp. Cách tiếp cận này giúp đội ngũ rà soát vấn đề theo từng khía cạnh rõ ràng, tránh bỏ sót các yếu tố có thể ảnh hưởng đến kết quả.

• Man – Con người: Trình độ, kỹ năng, kinh nghiệm, thái độ và mức độ đào tạo của nhân sự.
• Machine – Máy móc: Tình trạng thiết bị, công cụ, công nghệ và khả năng đáp ứng yêu cầu công việc.
• Material – Nguyên liệu: Chất lượng, số lượng, nguồn gốc và mức độ ổn định của nguyên liệu đầu vào.
• Method – Phương pháp: Quy trình, tiêu chuẩn, hướng dẫn và cách thức thực hiện công việc.

Biểu đồ 4M phù hợp với các vấn đề trong sản xuất, kiểm soát chất lượng và cải tiến quy trình, đặc biệt khi doanh nghiệp cần nhanh chóng xác định những nhóm nguyên nhân chính để phân tích sâu hơn.

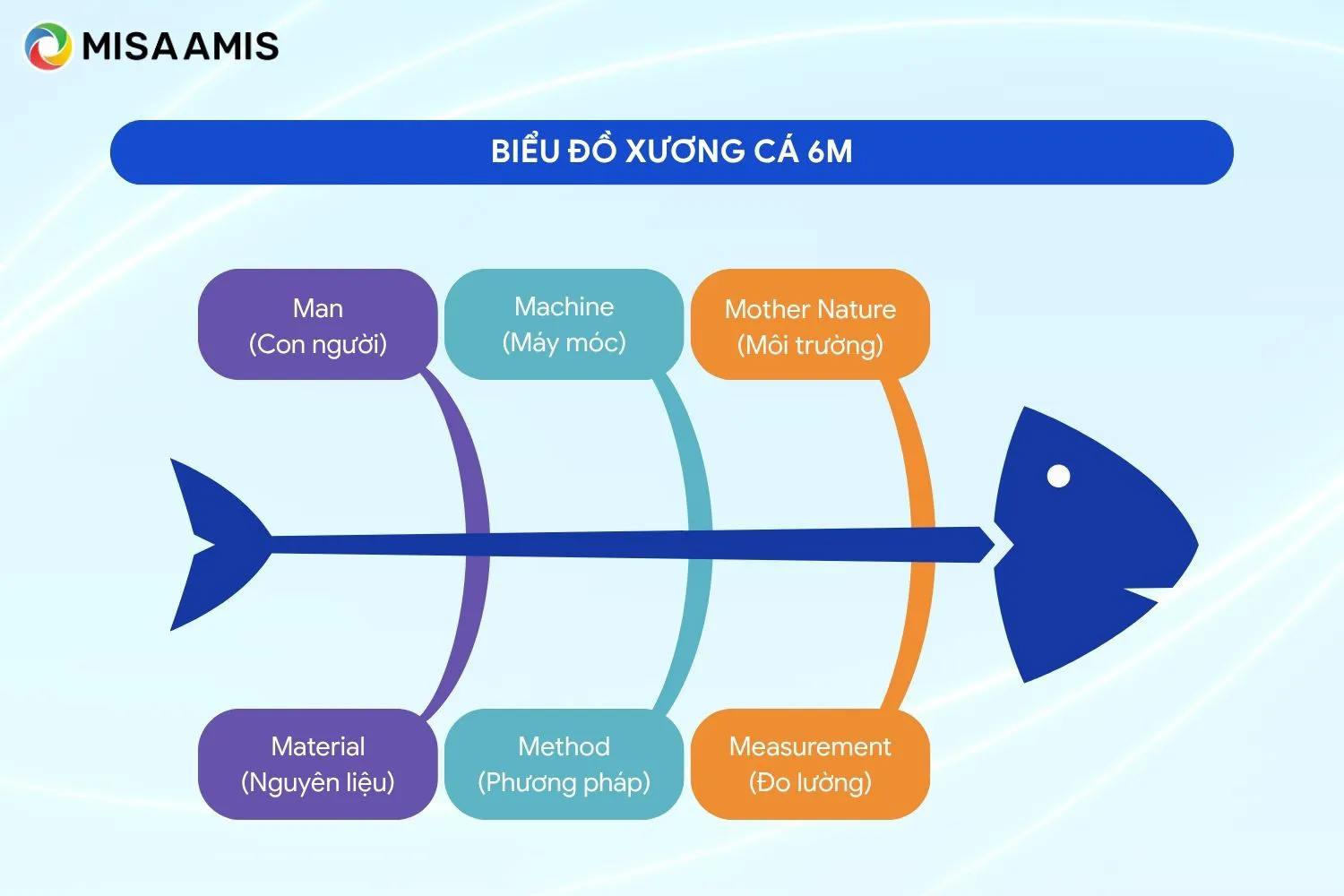

3.2 Biểu đồ 6M – Biểu đồ xương cá nâng cấp

Thành phần: 4M + Mother Nature + Measurement

So với mô hình 4M, biểu đồ 6M bổ sung hai nhóm nguyên nhân là môi trường và đo lường. Nhờ đó, doanh nghiệp có thể phân tích vấn đề toàn diện hơn, nhất là trong những quy trình chịu ảnh hưởng lớn bởi điều kiện bên ngoài hoặc yêu cầu cao về độ chính xác.

• Mother Nature – Môi trường: Bao gồm nhiệt độ, độ ẩm, ánh sáng, tiếng ồn, bụi, không gian làm việc và các điều kiện tự nhiên khác. Đây là những yếu tố có thể tác động đến chất lượng sản phẩm, hiệu suất thiết bị và kết quả vận hành.
• Measurement – Đo lường: Tập trung vào phương pháp đo, thiết bị sử dụng, đơn vị đo, tần suất kiểm tra và độ chính xác của kết quả. Nếu dữ liệu đo lường thiếu chính xác, doanh nghiệp có thể đánh giá sai tình trạng thực tế và lựa chọn giải pháp chưa phù hợp.

Biểu đồ 6M phù hợp với các ngành yêu cầu kiểm soát chặt chẽ về điều kiện sản xuất và độ chính xác dữ liệu như dược phẩm, thực phẩm, điện tử, y tế và sản xuất công nghiệp.

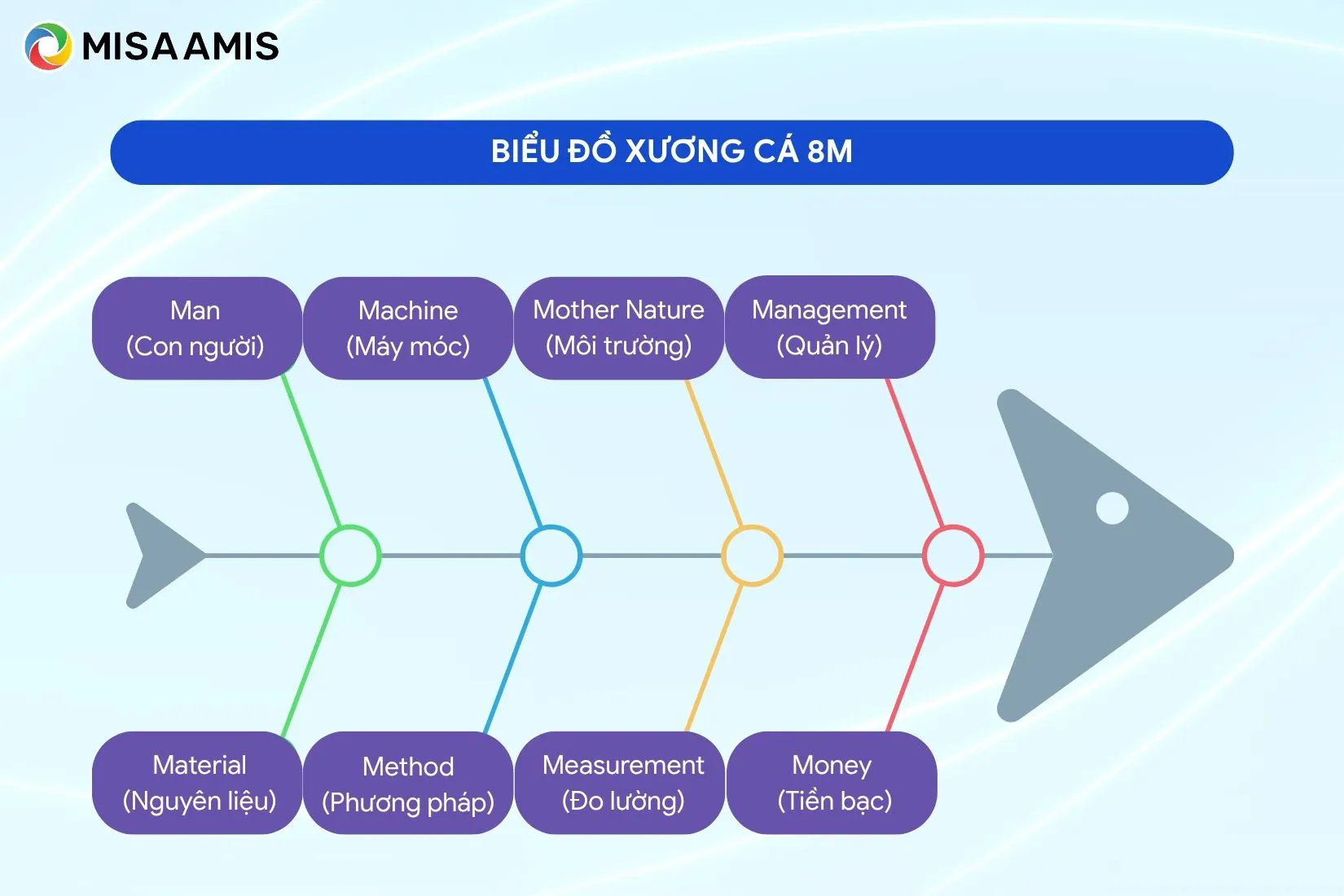

3.3 Biểu đồ 8M – Biểu đồ xương cá chi tiết và toàn diện

Thành phần: 6M + Management + Money

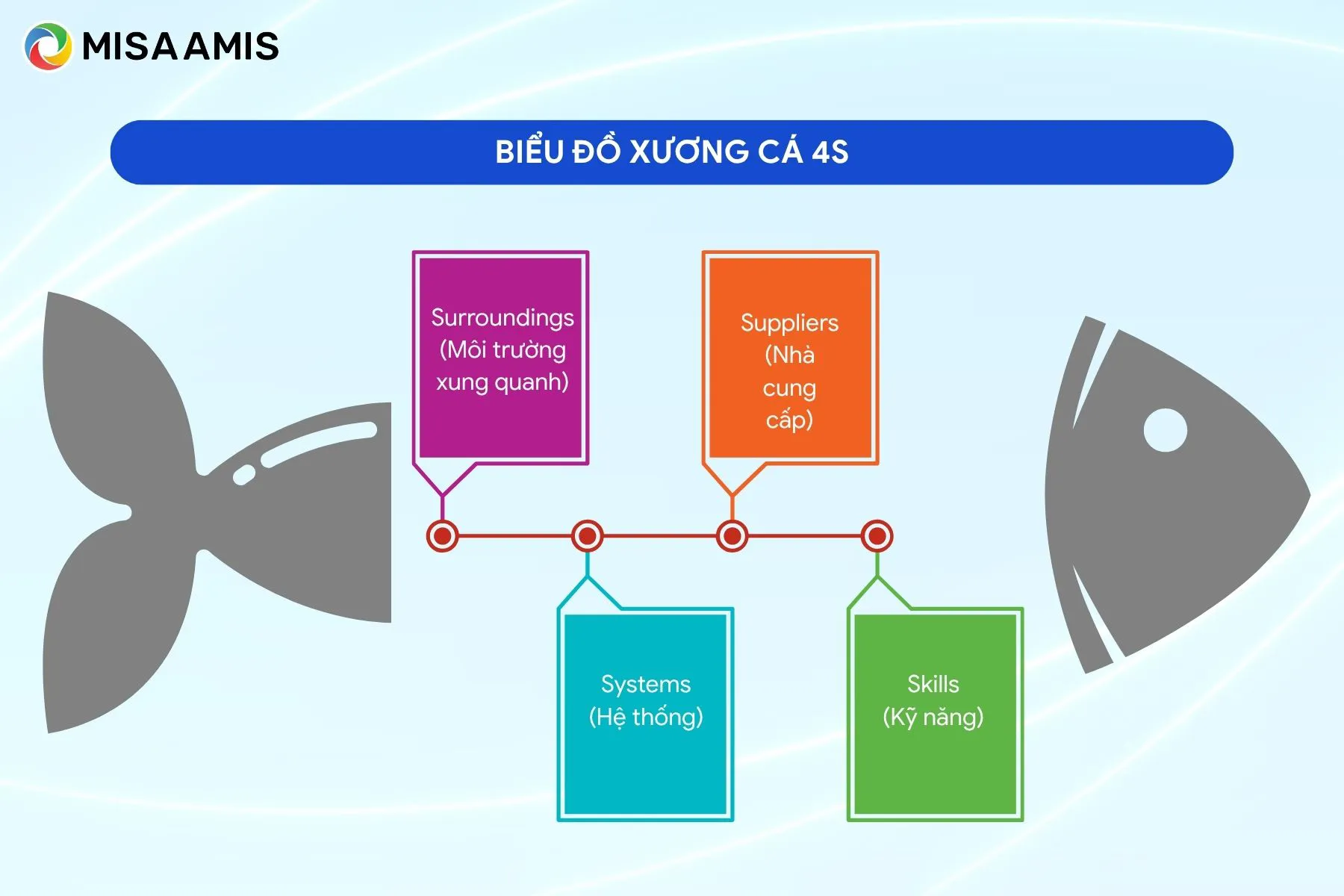

3.4 Biểu đồ xương cá 4S – Biểu đồ xương cá dành cho kinh doanh

Thành phần: Surroundings – Suppliers – Systems – Skills

Biểu đồ 4S tập trung vào các nhóm nguyên nhân thường tác động đến doanh số, hiệu quả bán hàng và hoạt động marketing. Mô hình này giúp đội ngũ xem xét vấn đề từ môi trường thị trường, nguồn cung, hệ thống hỗ trợ đến năng lực nhân sự.

• Surroundings – Môi trường xung quanh: Thị trường mục tiêu, đối thủ cạnh tranh, xu hướng tiêu dùng, biến động kinh tế và các yếu tố bên ngoài ảnh hưởng đến nhu cầu mua hàng.
• Suppliers – Nhà cung cấp: Chất lượng sản phẩm, giá nhập, khả năng đáp ứng đơn hàng, thời gian giao hàng và mức độ phối hợp của nhà cung cấp hoặc đối tác.
• Systems – Hệ thống: CRM, phần mềm bán hàng, công cụ marketing, dữ liệu khách hàng và các nền tảng hỗ trợ theo dõi cơ hội, đơn hàng, doanh thu.
• Skills – Kỹ năng: Năng lực bán hàng, tư vấn, giao tiếp, đàm phán, chăm sóc khách hàng, xây dựng nội dung và triển khai chiến dịch marketing.

Biểu đồ 4S phù hợp khi doanh nghiệp cần phân tích nguyên nhân khiến doanh số giảm, tỷ lệ chuyển đổi thấp, chiến dịch marketing kém hiệu quả hoặc trải nghiệm khách hàng chưa đạt kỳ vọng.

3.5 Biểu đồ 4P – Biểu đồ xương cá thích hợp cho ngành dịch vụ

Thành phần: People – Process – Place – Policy

Trong lĩnh vực dịch vụ, nguyên nhân ảnh hưởng đến chất lượng phục vụ thường gắn với con người, quy trình và điều kiện cung cấp dịch vụ. Mô hình 4P giúp doanh nghiệp phân tích vấn đề theo bốn nhóm chính:

• People – Con người: Nhân viên phục vụ, khách hàng và các bên liên quan. Phân tích năng lực, thái độ, kỹ năng, nhu cầu và mức độ phối hợp của từng đối tượng.
• Process – Quy trình: Các bước thực hiện, thủ tục, thời gian xử lý và cách thức phối hợp trong quá trình cung cấp dịch vụ.
• Place – Địa điểm và môi trường: Vị trí, không gian, cơ sở vật chất, điều kiện phục vụ và khả năng tiếp cận của khách hàng.
• Policy – Chính sách: Quy định nội bộ, chính sách phục vụ, hướng dẫn nghiệp vụ và các yêu cầu pháp lý có liên quan.

Biểu đồ 4P phù hợp với ngân hàng, khách sạn, nhà hàng, bệnh viện và các ngành dịch vụ khác. Mô hình giúp doanh nghiệp xác định nguyên nhân khiến thời gian phục vụ kéo dài, trải nghiệm khách hàng giảm hoặc chất lượng dịch vụ chưa đồng đều.

Đọc thêm: Phần mềm quản lý doanh nghiệp hiệu quả

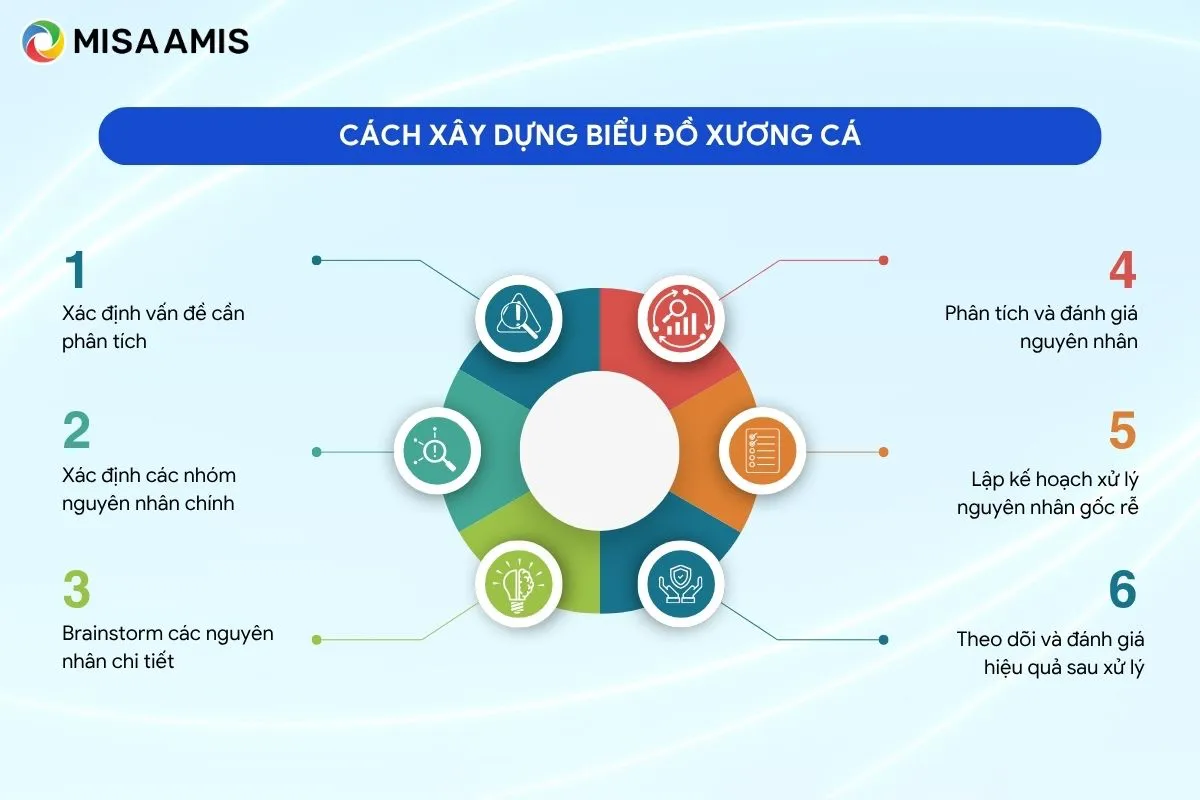

4. Cách xây dựng biểu đồ xương cá

Bước 1: Xác định vấn đề cần phân tích

Trước hết, bạn cần xác định chính xác vấn đề hoặc hiện tượng mà bạn muốn phân tích nguyên nhân. Việc đặt câu hỏi rõ ràng sẽ giúp cả nhóm tập trung vào cùng một mục tiêu. Vấn đề này được đặt ở phần “đầu xương cá”.

Ví dụ, bạn có thể ghi là “Tỉ lệ lỗi sản phẩm tăng cao” hoặc “Khách hàng phàn nàn về thời gian giao hàng”.

Bước 2: Xác định các nhóm nguyên nhân chính

Sau khi xác định vấn đề cần phân tích, doanh nghiệp tiến hành chia các nguyên nhân có thể tác động đến kết quả thành từng nhóm lớn. Cách phân nhóm nên dựa trên đặc điểm vấn đề, lĩnh vực hoạt động và phạm vi đánh giá.

Mỗi ngành nghề có thể sử dụng cách phân loại khác nhau. Chẳng hạn, doanh nghiệp sản xuất thường xem xét các yếu tố liên quan đến con người, máy móc, nguyên liệu, phương pháp, môi trường và đo lường. Với lĩnh vực dịch vụ hoặc quản lý, nhóm nguyên nhân có thể tập trung vào quy trình, công nghệ, chính sách, nhân sự, khách hàng và môi trường phục vụ.

Bước 3: Brainstorm các nguyên nhân chi tiết

Sau khi đã có các nhóm chính, bạn tổ chức buổi họp nhóm để cùng nhau liệt kê các nguyên nhân nhỏ hơn có thể gây ra vấn đề thuộc từng nhóm. Mỗi nguyên nhân nhỏ sẽ là một “xương con” nối vào nhánh lớn tương ứng trên biểu đồ.

Việc phân chia này giúp bạn nhìn rõ được bức tranh tổng thể và chi tiết. Bạn cũng có thể tiếp tục chia nhỏ nguyên nhân nếu cần để làm rõ gốc rễ.

Bước 4: Phân tích và đánh giá nguyên nhân

Nhóm nên thảo luận để đánh giá mức độ ảnh hưởng của từng nguyên nhân tới vấn đề chính. Bạn có thể sử dụng thêm dữ liệu thực tế, khảo sát hoặc biểu quyết để xác định những nguyên nhân trọng yếu cần ưu tiên giải quyết. Việc này giúp tránh tốn thời gian xử lý các nguyên nhân không thực sự gây ảnh hưởng lớn.

Bước 5: Lập kế hoạch xử lý nguyên nhân gốc rễ

Từ biểu đồ xương cá, bạn sẽ chọn ra các nguyên nhân gốc rễ để tập trung xử lý trước. Mỗi nguyên nhân quan trọng nên được xây dựng kế hoạch giải pháp cụ thể, bao gồm các bước thực hiện, người chịu trách nhiệm và thời hạn hoàn thành. Điều này đảm bảo hướng xử lý có mục tiêu rõ ràng và dễ kiểm soát tiến độ.

Bước 6: Theo dõi và đánh giá hiệu quả sau xử lý

Sau khi thực hiện các biện pháp cải tiến, bạn cần theo dõi kết quả để xem vấn đề đã được giải quyết triệt để hay chưa. Nếu vẫn còn tồn tại, hãy tiếp tục điều chỉnh hoặc phân tích thêm nguyên nhân mới. Việc lặp lại quá trình này giúp doanh nghiệp hoặc nhóm làm việc cải tiến liên tục và nâng cao chất lượng.

5. Mẹo tối ưu khi sử dụng biểu đồ xương cá

5.1 Chuẩn bị trước khi tạo biểu đồ

Xác định rõ vấn đề: Phát biểu vấn đề một cách cụ thể, có thể đo lường được thay vì mơ hồ. Ví dụ: “Tỷ lệ khách hàng phù phiền tăng 15%” thay vì “Khách hàng không hài lòng”.

Tập hợp đúng người: Mời những người có hiểu biết trực tiếp về vấn đề, bao gồm cả nhân viên tuyến đầu và quản lý. Đa dạng góc nhìn sẽ giúp tìm ra nhiều nguyên nhân tiềm ẩn hơn.

5.2 Kỹ thuật brainstorming hiệu quả

Áp dụng quy tắc “không phán xét”: Ghi lại mọi ý tưởng mà không tranh luận hay phê bình ngay lập tức. Điều này khuyến khích mọi người chia sẻ những nguyên nhân có vẻ không quan trọng.

Sử dụng kỹ thuật “5 Whys”: Với mỗi nguyên nhân được đề xuất, hỏi “Tại sao?” ít nhất 5 lần để đào sâu xuống nguyên nhân gốc rễ thực sự.

Phân loại theo thời gian: Chia nguyên nhân thành những gì xảy ra trước, trong và sau khi vấn đề xuất hiện để có cái nhìn toàn diện về quy trình.

5.3 Tối ưu cấu trúc biểu đồ

Tùy chỉnh các nhánh chính: Thay vì chỉ dùng 6M truyền thống (Man, Machine, Material, Method, Measurement, Mother Nature), hãy điều chỉnh cho phù hợp với ngành nghề. Ví dụ: với dịch vụ có thể dùng People, Process, Policy, Place.

Sử dụng màu sắc và ký hiệu: Mã màu các nguyên nhân theo mức độ ảnh hưởng hoặc khả năng kiểm soát để dễ dàng ưu tiên hành động.

Giới hạn số lượng: Mỗi nhánh chính không nên có quá 7-8 nguyên nhân để tránh biểu đồ trở nên rối rắm và khó theo dõi.

5.4 Sau khi hoàn thành biểu đồ

Xác minh bằng dữ liệu: Đừng dừng lại ở việc liệt kê nguyên nhân. Thu thập dữ liệu thực tế để xác nhận những nguyên nhân nào thực sự có tác động đáng kể.

Ưu tiên hành động: Sử dụng ma trận tác động – nỗ lực để quyết định nguyên nhân nào nên được giải quyết trước, tập trung vào những nguyên nhân có tác động cao nhưng dễ thực hiện.

Cập nhật thường xuyên: Biểu đồ xương cá là công cụ sống, cần được cập nhật khi có thông tin mới hoặc khi các nguyên nhân đã được giải quyết. Biểu đồ xương cá hiệu quả nhất khi được sử dụng như một bước đầu trong quá trình giải quyết vấn đề chứ không phải là điểm kết thúc.

6. Ứng dụng thực tiễn của biểu đồ xương cá

Nhờ khả năng phân tích nguyên nhân một cách hệ thống và trực quan, biểu đồ này giúp các tổ chức, doanh nghiệp và nhóm dự án dễ dàng xác định nguyên nhân gốc rễ của các vấn đề, từ đó đưa ra giải pháp cải tiến hiệu quả.

Dưới đây là một số ví dụ điển hình về ứng dụng thực tiễn của biểu đồ xương cá:

Sản xuất và quản lý chất lượng: Phân tích nguyên nhân dẫn đến sản phẩm lỗi, lỗi máy móc, hoặc sự cố quy trình sản xuất, từ đó cải tiến quy trình và giảm thiểu sai sót.

Dịch vụ khách hàng: Phân tích nguyên nhân gây ra phàn nàn của khách hàng như chậm trễ, thái độ phục vụ không tốt, hoặc chất lượng dịch vụ kém.

Quản lý dự án: Xác định các nguyên nhân dẫn đến chậm tiến độ, vượt ngân sách hoặc rủi ro trong dự án để có biện pháp xử lý kịp thời.

Bảo trì và vận hành: Phân tích các nguyên nhân gây ra sự cố thiết bị, hỏng hóc hoặc gián đoạn hoạt động để lên kế hoạch bảo trì phù hợp.

Cải tiến quy trình kinh doanh: Giúp nhận diện các điểm nghẽn, lãng phí hoặc sai sót trong quy trình làm việc nhằm nâng cao hiệu quả và giảm chi phí.

Giáo dục và đào tạo: Phân tích nguyên nhân khiến học sinh, sinh viên không đạt kết quả như mong muốn, từ đó điều chỉnh phương pháp giảng dạy.

7. Ưu điểm và hạn chế của biểu đồ xương cá

Biểu đồ xương cá là một công cụ phân tích nguyên nhân rất phổ biến và hữu ích trong nhiều lĩnh vực khác nhau, đặc biệt là trong quản lý chất lượng và giải quyết vấn đề. Tuy nhiên, như bất kỳ công cụ nào, biểu đồ xương cá cũng có những ưu điểm nổi bật và hạn chế cần lưu ý để sử dụng hiệu quả hơn.

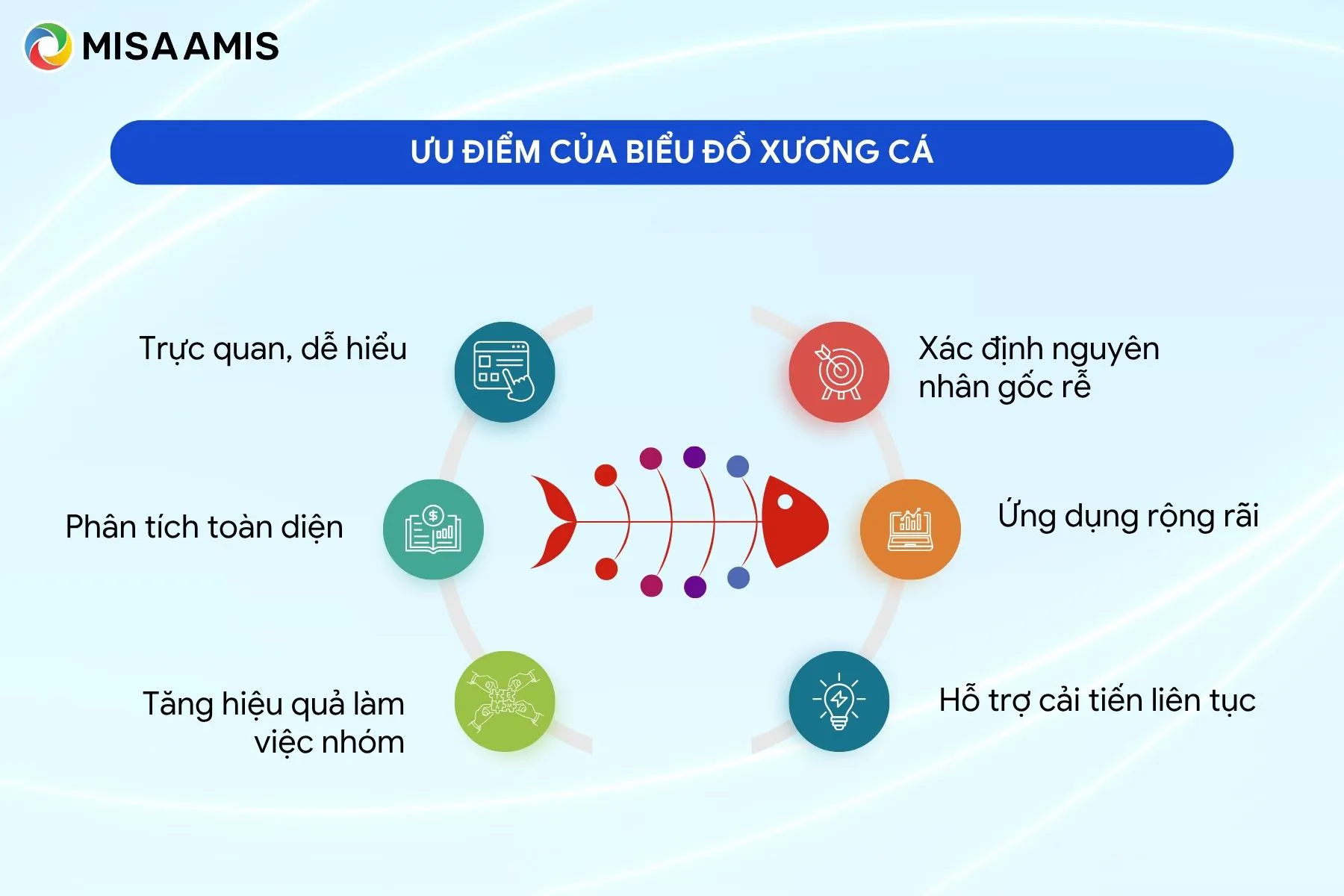

7.1 Ưu điểm của biểu đồ xương cá

• Trực quan, dễ hiểu: Biểu đồ giúp thể hiện mối quan hệ giữa nguyên nhân và kết quả một cách rõ ràng, dễ hình dung.

• Phân tích toàn diện: Giúp tập trung phân loại và liệt kê đầy đủ các nguyên nhân có thể gây ra vấn đề, tránh bỏ sót.

• Tăng hiệu quả làm việc nhóm: Thúc đẩy sự trao đổi, thảo luận ý kiến đa chiều giữa các thành viên trong nhóm.

• Xác định nguyên nhân gốc rễ: Hỗ trợ tập trung vào các nguyên nhân quan trọng nhất, không chỉ giải quyết biểu hiện bề mặt.

• Ứng dụng rộng rãi: Dùng được trong nhiều lĩnh vực khác nhau như sản xuất, dịch vụ, quản lý dự án, cải tiến chất lượng.

• Hỗ trợ cải tiến liên tục: Là công cụ hữu ích trong các quy trình quản lý chất lượng và phát triển sản phẩm.

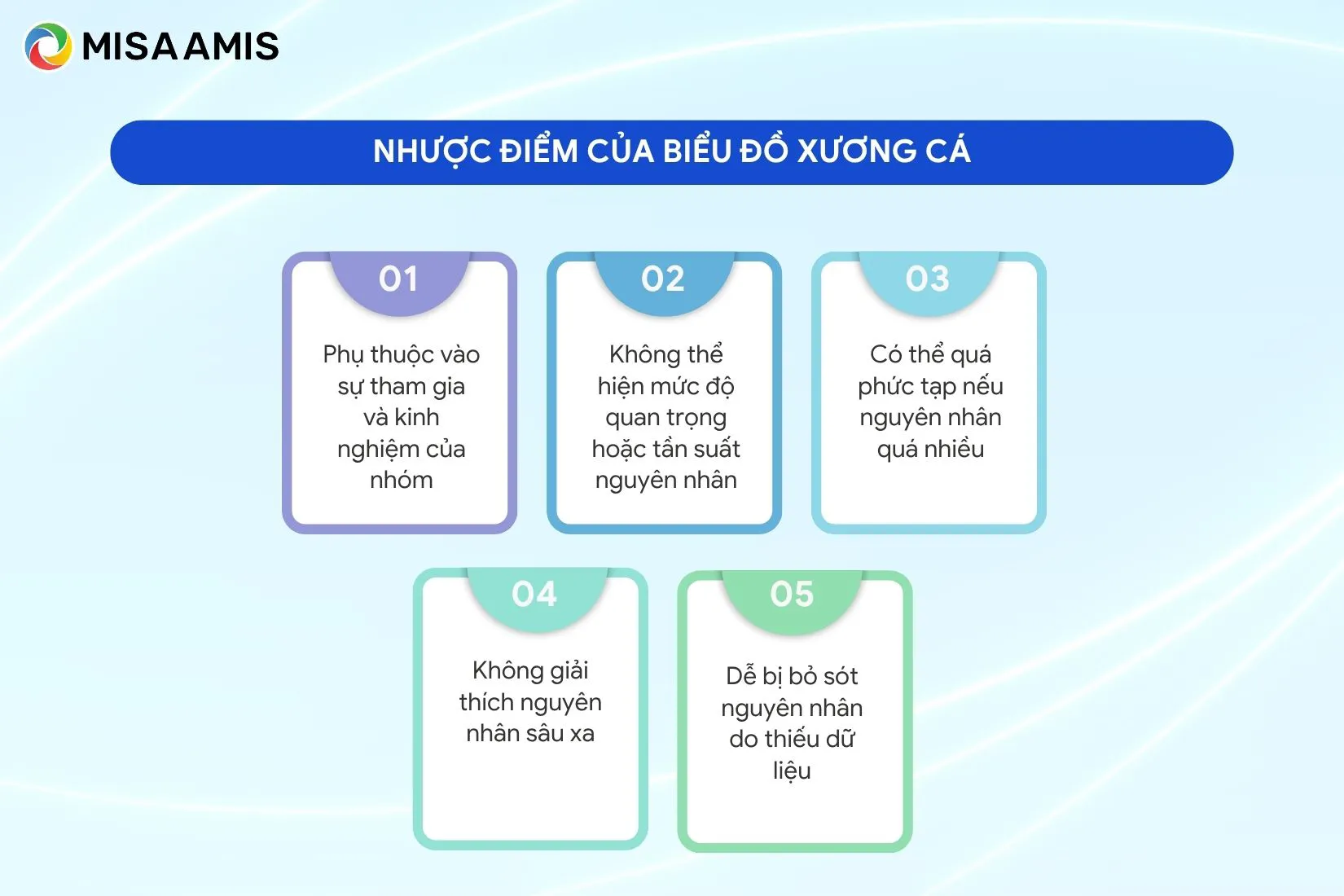

7.2 Nhược điểm của biểu đồ xương cá

• Phụ thuộc vào sự tham gia và kinh nghiệm của nhóm: Nếu nhóm không đủ hiểu biết hoặc thiếu đóng góp ý kiến, biểu đồ có thể thiếu chính xác hoặc không đầy đủ.

• Không thể hiện mức độ quan trọng hoặc tần suất nguyên nhân: Biểu đồ chỉ liệt kê nguyên nhân mà không đánh giá mức độ ảnh hưởng, cần thêm phương pháp khác để ưu tiên.

• Có thể quá phức tạp nếu nguyên nhân quá nhiều: Khi có quá nhiều nguyên nhân nhỏ, biểu đồ sẽ trở nên rối và khó theo dõi.

• Không giải thích nguyên nhân sâu xa: Biểu đồ giúp liệt kê nguyên nhân nhưng không trực tiếp phân tích sâu nguyên nhân cốt lõi nếu chưa được phân tích thêm.

• Dễ bỏ sót nguyên nhân do thiếu dữ liệu: Nếu thông tin thu thập chưa đầy đủ hoặc dữ liệu không chính xác, biểu đồ có thể chưa phản ánh hết các yếu tố gây ra vấn đề.

Biểu đồ xương cá giúp doanh nghiệp hệ thống hóa các giả thuyết về nguyên nhân, nhưng hiệu quả phân tích vẫn phụ thuộc vào chất lượng thông tin đầu vào. Khi dữ liệu vận hành nằm rải rác ở nhiều phòng ban, nhà quản lý khó có đủ căn cứ để đánh giá vấn đề một cách đầy đủ và chính xác.

Đó cũng chính là lý do vì sao việc áp dụng một nền tảng quản trị doanh nghiệp hợp nhất như MISA AMIS lại trở nên cần thiết.

Phần mềm MISA AMIS cung cấp hệ thống thu thập, lưu trữ và phân tích dữ liệu đồng bộ, giúp doanh nghiệp có cái nhìn chính xác và đầy đủ hơn về các yếu tố ảnh hưởng đến hoạt động, từ đó hỗ trợ phân tích nguyên nhân và ra quyết định dựa trên dữ liệu thực tế.

• Hợp nhất dữ liệu: Kết nối dữ liệu từ các mảng tài chính, bán hàng, nhân sự, công việc, quy trình và vận hành trên cùng một nền tảng.
• Quản lý theo thời gian thực: Cập nhật tình hình công việc, tiến độ xử lý và kết quả hoạt động nhanh chóng, giảm độ trễ khi tổng hợp thông tin.
• Theo dõi quy trình và điểm nghẽn: Ghi nhận trạng thái xử lý, xác định công việc chậm tiến độ và hỗ trợ nhà quản lý phân công, điều phối kịp thời.
• Hỗ trợ phân tích, ra quyết định: Cung cấp báo cáo và dữ liệu trực quan, giúp doanh nghiệp đánh giá hiệu suất, nhận diện vấn đề và lựa chọn hướng cải tiến phù hợp.

Hãy trải nghiệm ngay MISA AMIS, đừng để thiếu dữ liệu làm cản trở sự phát triển của doanh nghiệp.

Tư vấn & dùng thử

Kết luận

Tóm lại, biểu đồ xương cá là một công cụ phân tích nguyên nhân hiệu quả và trực quan, giúp doanh nghiệp và nhóm làm việc dễ dàng xác định nguyên nhân gốc rễ của các vấn đề phức tạp. Tuy có một số hạn chế như phụ thuộc vào dữ liệu và sự tham gia của nhóm, nhưng khi kết hợp với các nền tảng quản trị hiện đại, hiệu quả phân tích sẽ được nâng cao đáng kể. Hy vọng hướng dẫn từ MISA AMIS sẽ giúp ích cho bạn đọc trong quá trình ứng dụng biểu đồ xương cá vào thực tế.
