Sơ đồ DFD quản lý kho hàng là gì? Hướng dẫn 7 bước vẽ sơ đồ chi tiết

Việc xây dựng sơ đồ DFD quản lý kho hàng chính là bước đầu tiên để doanh nghiệp nhìn rõ cấu trúc hệ thống, xác định điểm nghẽn trong kho và tối ưu vận hành hiệu quả. Trong bài viết này, MISA AMIS sẽ giải thích sơ đồ DFD quản lý kho hàng là gì, các thành phần và hướng dẫn 7 bước vẽ sơ đồ này chi tiết.

[Tải miễn phí] 20+ Biểu mẫu kho tự động cho mọi ngành nghề, lĩnh vực

1. Sơ đồ DFD quản lý kho hàng là gì?

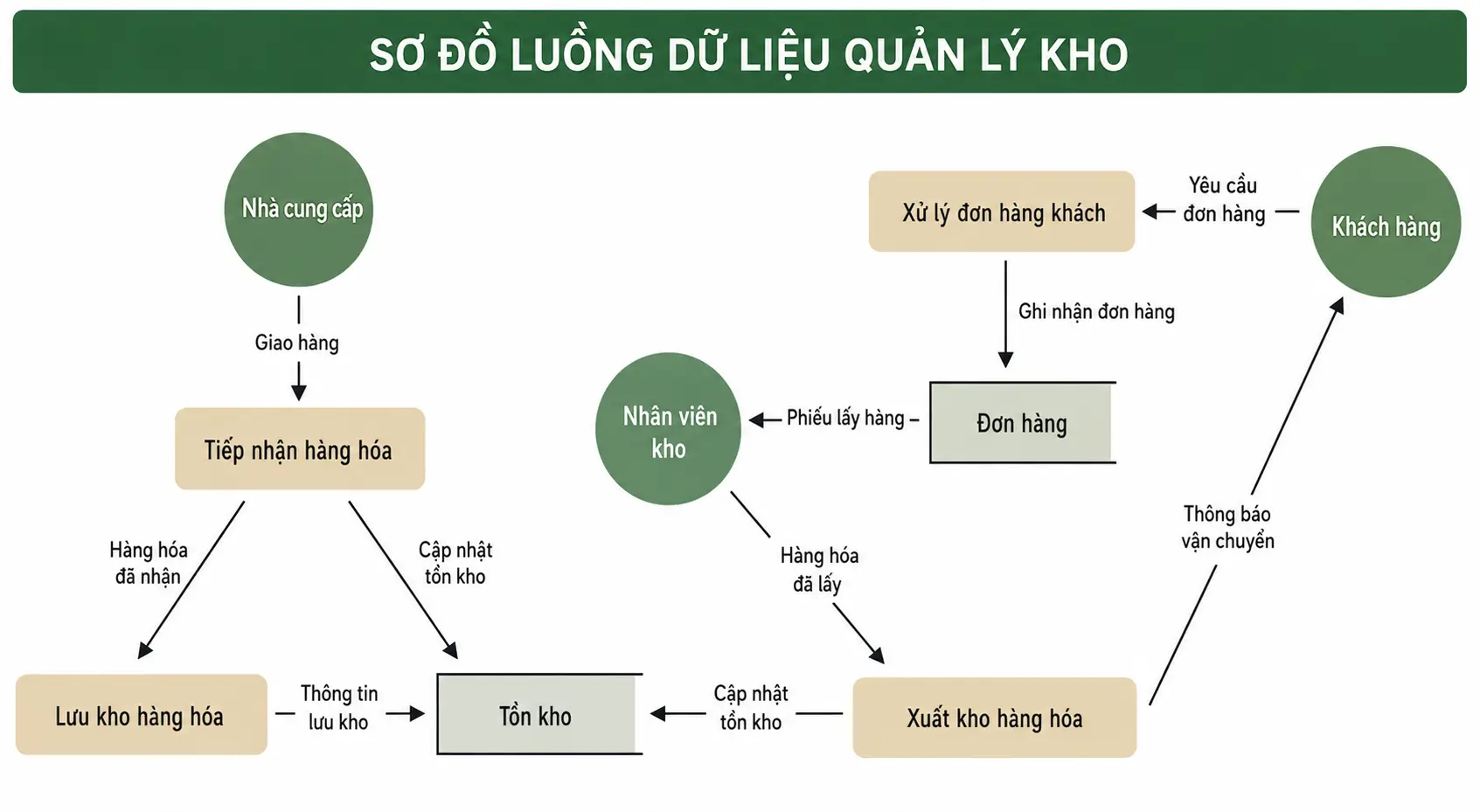

DFD là viết tắt của Data Flow Diagram, nghĩa là sơ đồ luồng dữ liệu. Đây là mô hình dùng để mô tả cách dữ liệu di chuyển giữa các tác nhân bên ngoài, tiến trình xử lý và kho dữ liệu trong một hệ thống.

Sơ đồ DFD quản lý kho hàng là sơ đồ thể hiện luồng dữ liệu trong hệ thống quản lý kho, bao gồm các nghiệp vụ như nhập kho, xuất kho, kiểm kê, theo dõi tồn kho, quản lý hàng hóa, quản lý chứng từ và lập báo cáo kho.

Khác với lưu đồ quy trình, DFD không tập trung vào từng thao tác thực hiện theo thứ tự trước sau, mà tập trung trả lời các câu hỏi:

• Dữ liệu được tạo ra từ đâu?
• Dữ liệu đi qua những tiến trình nào?
• Dữ liệu được lưu trữ ở đâu?
• Ai là người gửi hoặc nhận dữ liệu?
• Kết quả đầu ra của hệ thống là gì?

Nhờ đó, sơ đồ DFD quản lý kho hàng thường được sử dụng trong phân tích nghiệp vụ, thiết kế hệ thống, làm tài liệu phần mềm hoặc xây dựng bài tập, đồ án liên quan đến quản lý kho.

2. Các thành phần chính trong sơ đồ DFD quản lý kho hàng

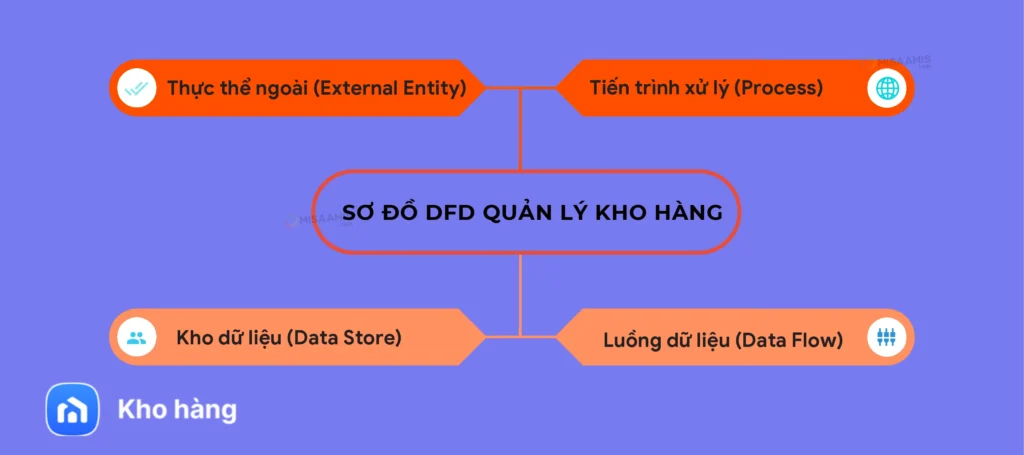

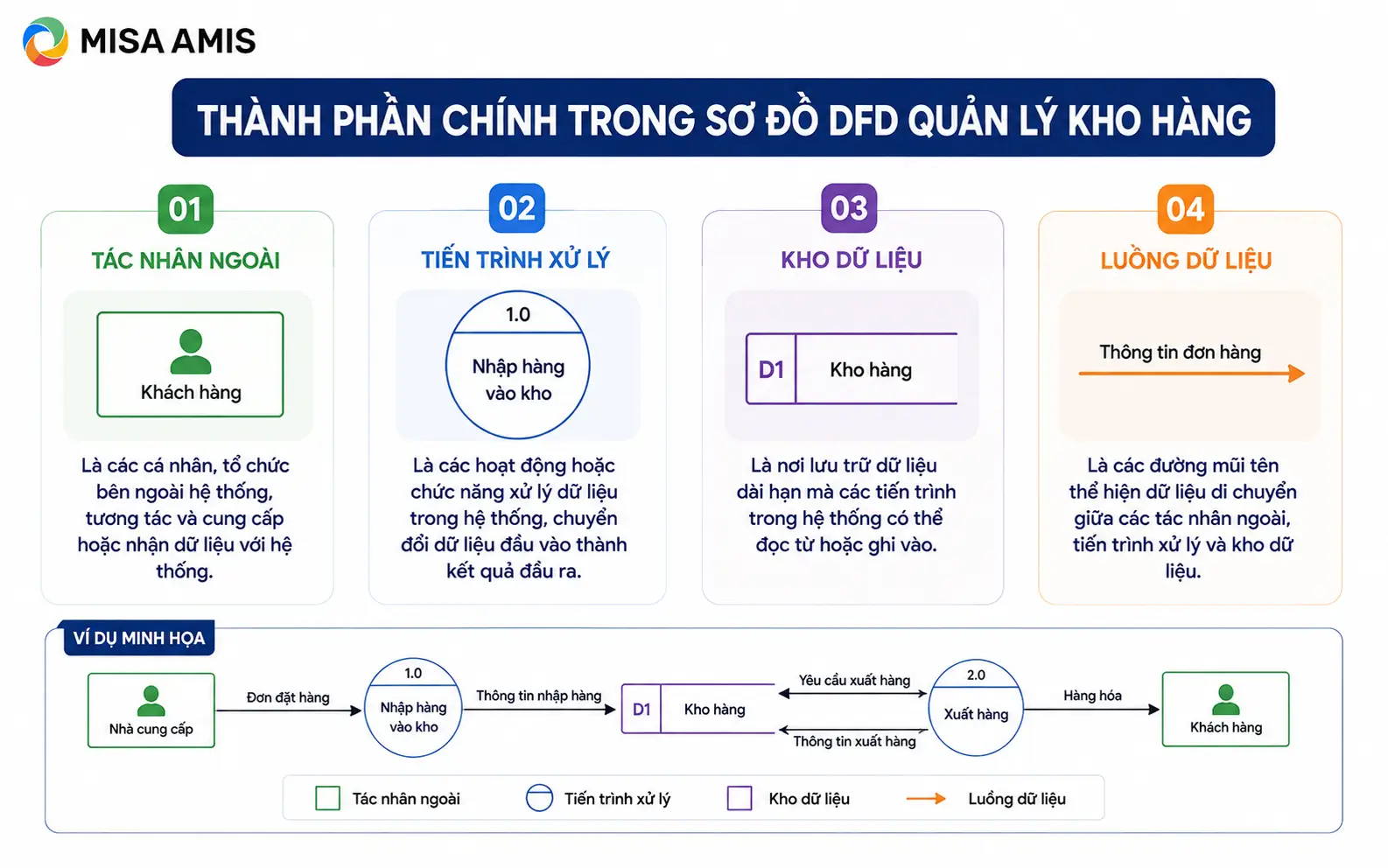

Một sơ đồ DFD quản lý kho hàng thường gồm 4 thành phần chính: tác nhân ngoài, tiến trình xử lý, kho dữ liệu và luồng dữ liệu.

2.1. Tác nhân ngoài

Tác nhân ngoài là các đối tượng bên ngoài hệ thống nhưng có trao đổi dữ liệu với hệ thống quản lý kho. Trong bài toán kho hàng, tác nhân ngoài có thể là nhà cung cấp, khách hàng, nhân viên kho, quản lý kho, bộ phận mua hàng, bộ phận bán hàng hoặc kế toán.

Ví dụ, nhà cung cấp gửi thông tin hàng giao, bộ phận bán hàng gửi yêu cầu xuất kho, còn quản lý kho nhận báo cáo tồn kho từ hệ thống.

2.2. Tiến trình xử lý

Tiến trình xử lý là các nghiệp vụ bên trong hệ thống dùng để tiếp nhận, xử lý và tạo ra dữ liệu mới. Với hệ thống quản lý kho, các tiến trình thường gặp gồm quản lý nhập kho, quản lý xuất kho, cập nhật tồn kho, kiểm kê và lập báo cáo kho.

Tên tiến trình nên được đặt rõ ràng theo dạng hành động, chẳng hạn lập phiếu nhập kho, kiểm tra tồn kho, cập nhật số lượng tồn hoặc tạo báo cáo nhập xuất tồn.

2.3. Kho dữ liệu

Kho dữ liệu là nơi lưu trữ thông tin phục vụ cho các tiến trình xử lý. Trong sơ đồ DFD quản lý kho hàng, kho dữ liệu có thể gồm danh mục hàng hóa, dữ liệu nhà cung cấp, phiếu nhập kho, phiếu xuất kho, dữ liệu tồn kho, dữ liệu kiểm kê và báo cáo kho.

Kho dữ liệu không tự xử lý thông tin mà chỉ lưu trữ, cung cấp hoặc nhận dữ liệu thông qua các tiến trình trong hệ thống.

2.4. Luồng dữ liệu

Luồng dữ liệu thể hiện đường đi của thông tin giữa tác nhân ngoài, tiến trình xử lý và kho dữ liệu. Một số luồng dữ liệu phổ biến trong quản lý kho gồm thông tin hàng nhập, yêu cầu xuất kho, phiếu nhập – xuất kho, dữ liệu tồn, kết quả kiểm kê và báo cáo tồn kho.

Khi vẽ DFD, tên luồng dữ liệu nên ngắn gọn, rõ nghĩa để người xem hiểu dữ liệu nào đang được truyền đi giữa các thành phần.

Xem thêm: Cách vẽ sơ đồ kho hàng trong Excel (Kèm file tải chi tiết)

3. Các cấp độ sơ đồ DFD quản lý kho hàng

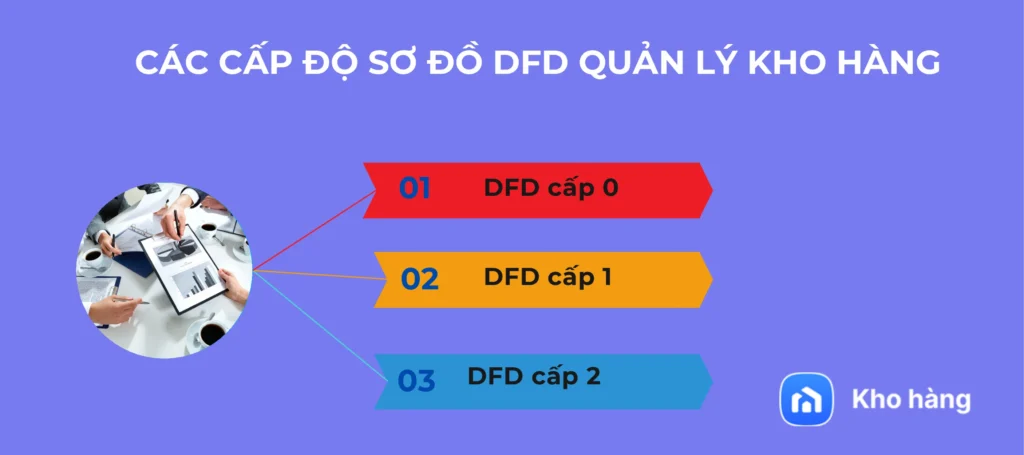

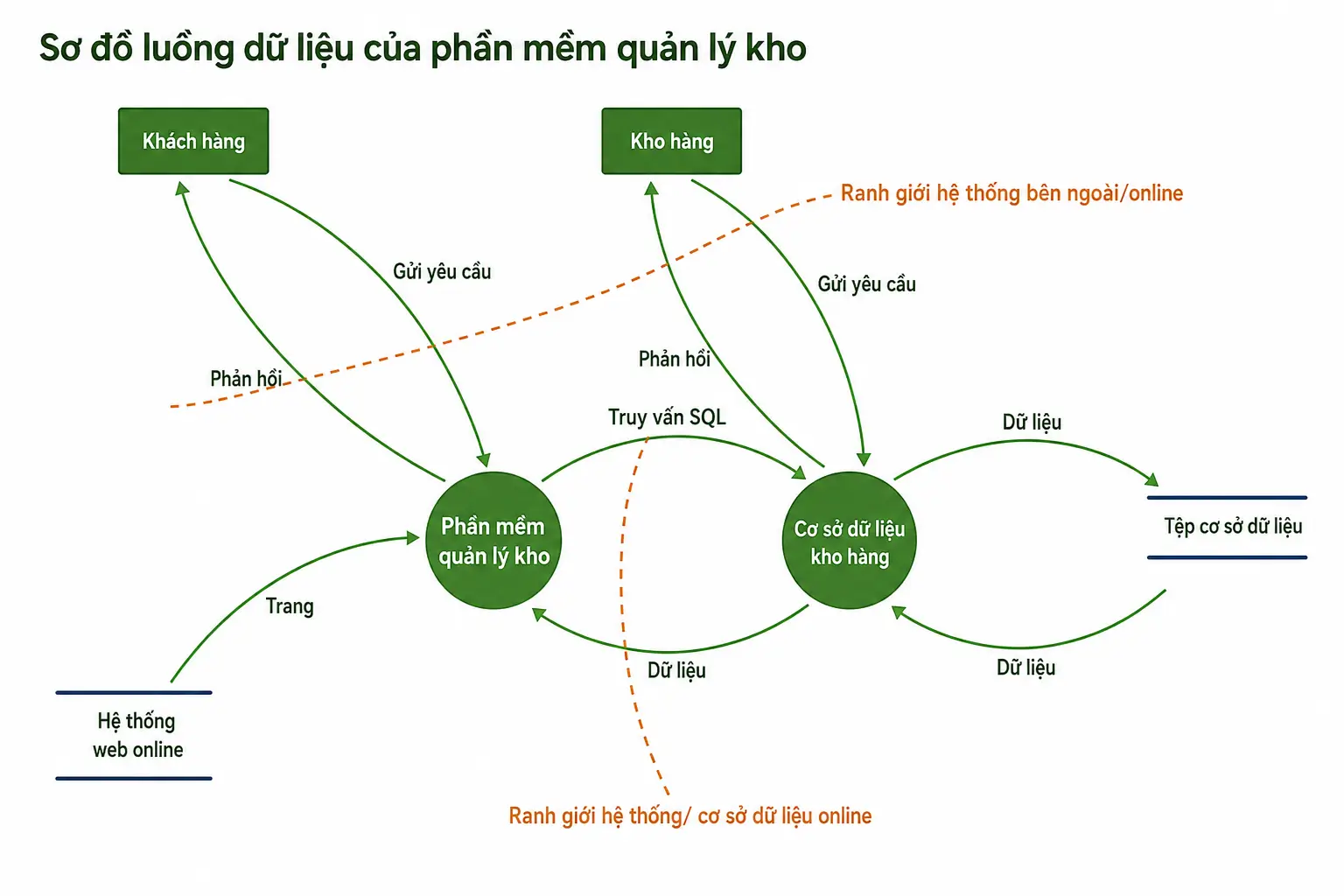

Khi xây dựng sơ đồ DFD quản lý kho hàng, người phân tích thường chia thành nhiều cấp độ để mô tả hệ thống từ tổng quan đến chi tiết. Với bài toán quản lý kho, có thể triển khai theo 3 cấp chính: DFD cấp 0, DFD cấp 1 và DFD cấp 2.

3.1. Sơ đồ DFD quản lý kho hàng cấp 0

DFD cấp 0 là sơ đồ tổng quan nhất, thường biểu diễn toàn bộ hệ thống quản lý kho như một tiến trình duy nhất. Ở cấp này, người xem sẽ thấy hệ thống đang trao đổi dữ liệu với những tác nhân nào bên ngoài như nhà cung cấp, khách hàng, nhân viên kho, quản lý kho, bộ phận mua hàng, bán hàng hoặc kế toán.

Mục tiêu của DFD cấp 0 là xác định phạm vi hệ thống và các luồng dữ liệu chính. Ví dụ, nhà cung cấp gửi thông tin hàng giao vào hệ thống, bộ phận bán hàng gửi yêu cầu xuất kho, nhân viên kho cập nhật dữ liệu nhập xuất.

3.2. Sơ đồ DFD quản lý kho hàng cấp 1

DFD cấp 1 phân rã hệ thống quản lý kho ở cấp 0 thành các tiến trình nghiệp vụ chính. Thay vì chỉ nhìn hệ thống như một khối tổng thể, cấp này giúp thể hiện rõ hơn các chức năng quan trọng như quản lý nhập – xuất kho, quản lý tồn kho, kiểm kê và lập báo cáo kho.

Ở DFD cấp 1, mỗi tiến trình sẽ có dữ liệu đầu vào, dữ liệu đầu ra và kho dữ liệu liên quan. Ví dụ, tiến trình quản lý nhập kho nhận thông tin hàng giao, tạo phiếu nhập và cập nhật dữ liệu tồn kho. Tiến trình quản lý xuất kho nhận yêu cầu xuất, kiểm tra tồn kho, lập phiếu xuất và cập nhật lại số lượng tồn.

3.3. Sơ đồ DFD quản lý kho hàng cấp 2

DFD cấp 2 tiếp tục phân rã một tiến trình ở cấp 1 thành các bước xử lý chi tiết hơn. Cấp này thường được dùng khi cần mô tả sâu một nghiệp vụ cụ thể như nhập kho, xuất kho hoặc kiểm kê kho.

Ví dụ, tiến trình quản lý nhập kho có thể được phân rã thành các bước như tiếp nhận thông tin hàng nhập, kiểm tra hàng hóa và chứng từ, lập phiếu nhập kho, cập nhật tồn kho và gửi dữ liệu nhập kho cho bộ phận liên quan. Tương tự, tiến trình quản lý xuất kho có thể gồm tiếp nhận yêu cầu xuất, kiểm tra tồn kho khả dụng, lập phiếu xuất và cập nhật tồn kho sau xuất.

DFD cấp 2 giúp người xem hiểu rõ hơn từng luồng dữ liệu trong một nghiệp vụ cụ thể, từ đó hỗ trợ tốt cho việc thiết kế phần mềm, viết tài liệu phân tích hệ thống hoặc làm bài tập, đồ án quản lý kho.

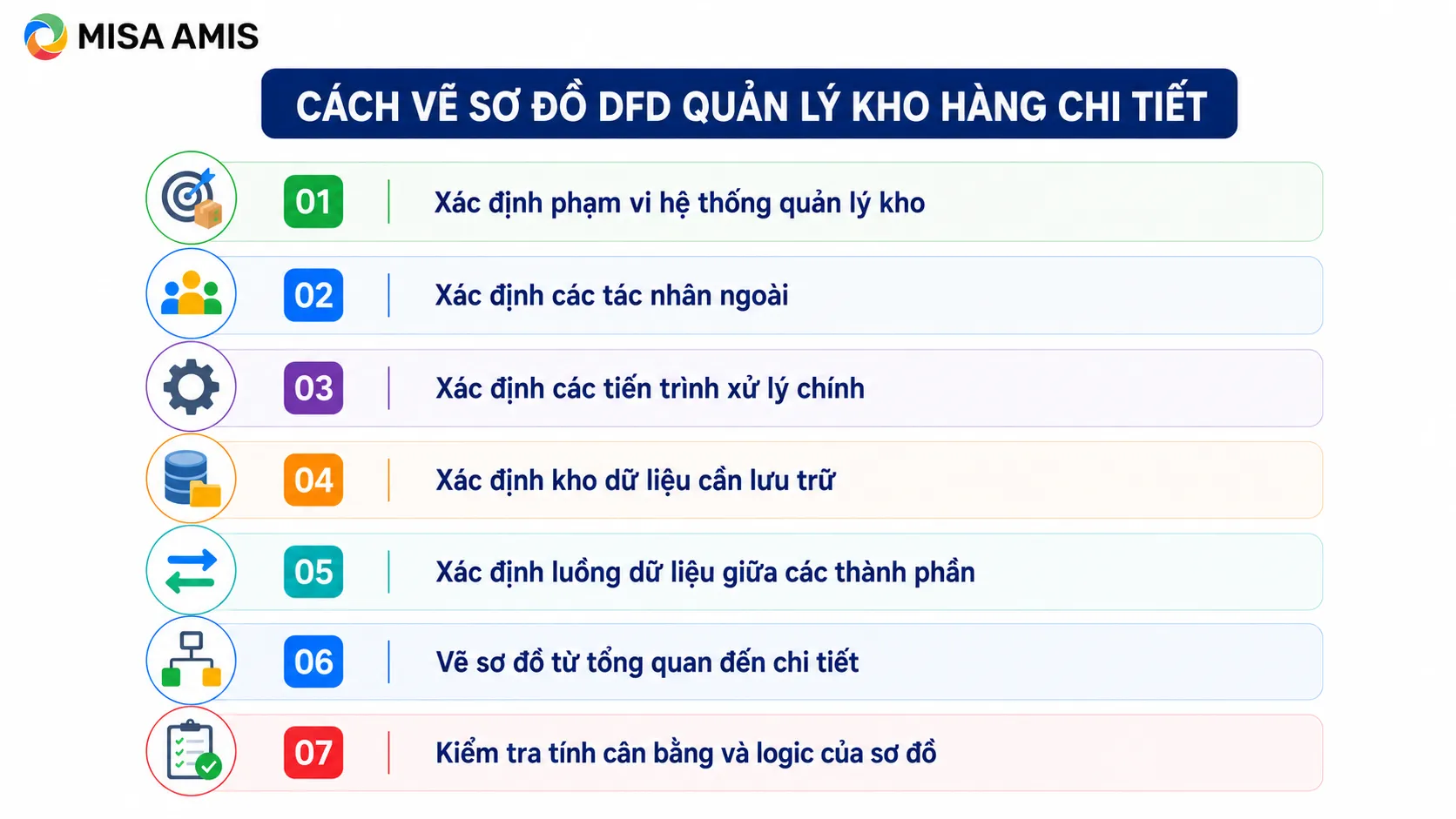

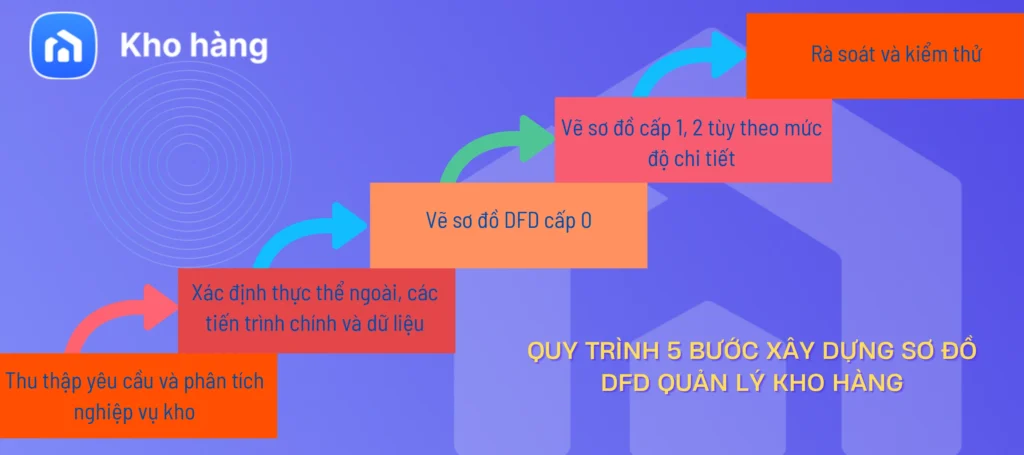

4. Cách vẽ sơ đồ DFD quản lý kho hàng chi tiết

Để vẽ sơ đồ DFD quản lý kho hàng rõ ràng, người phân tích cần bắt đầu từ phạm vi hệ thống, sau đó xác định tác nhân, tiến trình, kho dữ liệu và luồng dữ liệu. Dưới đây là 7 bước cơ bản có thể áp dụng.

4.1. Xác định phạm vi hệ thống quản lý kho

Trước tiên, cần xác định hệ thống quản lý kho sẽ bao gồm những nghiệp vụ nào. Nếu không xác định rõ phạm vi, sơ đồ DFD dễ bị quá rộng, thiếu chức năng hoặc lẫn sang các hệ thống khác như bán hàng, kế toán, mua hàng.

Các nghiệp vụ thường có trong hệ thống quản lý kho gồm:

• Quản lý nhập – xuất kho
• Quản lý điều chuyển kho
• Quản lý tồn kho
• Quản lý kiểm kê
• Quản lý hàng hóa
• Lập báo cáo kho

Ví dụ, nếu bài toán chỉ yêu cầu vẽ DFD cho quản lý kho cơ bản, có thể tập trung vào nhập kho, xuất kho, tồn kho, kiểm kê và báo cáo. Nếu bài toán mở rộng, có thể thêm kết nối với mua hàng, bán hàng, kế toán hoặc sản xuất.

4.2. Xác định các tác nhân ngoài

Sau khi có phạm vi, cần xác định những đối tượng nào bên ngoài hệ thống có trao đổi dữ liệu với hệ thống quản lý kho. Các tác nhân ngoài phổ biến gồm:

• Nhà cung cấp: Gửi thông tin hàng giao, hóa đơn, phiếu giao hàng.
• Khách hàng hoặc bộ phận bán hàng: Gửi yêu cầu xuất kho, đơn hàng hoặc thông tin giao hàng.
• Nhân viên kho: Cập nhật dữ liệu nhập, xuất, kiểm kê, điều chuyển.
• Quản lý kho: Nhận báo cáo tồn kho, báo cáo nhập xuất, báo cáo chênh lệch.
• Bộ phận mua hàng: Gửi đơn mua hàng, nhận thông tin hàng đã nhập.
• Kế toán: Nhận dữ liệu phiếu nhập, phiếu xuất, giá trị hàng tồn.

Khi đặt tên tác nhân, nên dùng danh từ rõ ràng như Nhà cung cấp, Nhân viên kho, Quản lý kho, tránh đặt tên quá chung chung như “Người dùng”.

4.3. Xác định các tiến trình xử lý chính

Tiến trình xử lý là các chức năng chính của hệ thống. Với DFD, tên tiến trình nên thể hiện hành động xử lý dữ liệu, thường theo dạng động từ + đối tượng. Ví dụ các tiến trình chính:

• Quản lý nhập – xuất kho
• Cập nhật tồn kho
• Quản lý kiểm kê
• Xử lý chênh lệch kiểm kê
• Lập báo cáo nhập xuất tồn
• Quản lý danh mục hàng hóa

Ở DFD cấp 1, chỉ nên thể hiện các tiến trình chính. Nếu cần mô tả sâu hơn, có thể phân rã từng tiến trình sang DFD cấp 2.

4.4. Xác định kho dữ liệu cần lưu trữ

Việc xác định đúng kho dữ liệu giúp sơ đồ rõ ràng hơn và hỗ trợ tốt cho bước thiết kế cơ sở dữ liệu sau này. Một hệ thống quản lý kho thường có các kho dữ liệu như:

• Danh mục hàng hóa
• Dữ liệu nhà cung cấp
• Dữ liệu khách hàng
• Phiếu nhập – xuất kho
• Dữ liệu tồn kho
• Dữ liệu kiểm kê
• Dữ liệu điều chuyển kho
• Báo cáo kho

Lưu ý, kho dữ liệu không nên tự trao đổi trực tiếp với tác nhân ngoài. Dữ liệu cần đi qua một tiến trình xử lý trước khi được lưu hoặc truy xuất.

4.5. Xác định luồng dữ liệu giữa các thành phần

Sau khi có tác nhân, tiến trình và kho dữ liệu, bước tiếp theo là xác định dữ liệu đi từ đâu đến đâu. Một số luồng dữ liệu thường gặp:

• Nhà cung cấp → Quản lý nhập kho: Thông tin hàng giao, phiếu giao hàng, hóa đơn.
• Quản lý nhập kho → Phiếu nhập kho: Dữ liệu phiếu nhập.
• Quản lý nhập kho → Dữ liệu tồn kho: Số lượng hàng nhập.
• Bộ phận bán hàng → Quản lý xuất kho: Yêu cầu xuất kho, thông tin đơn hàng.
• Quản lý xuất kho → Phiếu xuất kho: Dữ liệu phiếu xuất.
• Quản lý xuất kho → Dữ liệu tồn kho: Số lượng hàng xuất.
• Nhân viên kho → Quản lý kiểm kê: Kết quả kiểm kê thực tế.
• Quản lý kiểm kê → Dữ liệu kiểm kê: Biên bản kiểm kê, chênh lệch.
• Lập báo cáo kho → Quản lý kho: Báo cáo nhập, xuất, tồn.

Tên luồng dữ liệu nên là danh từ hoặc cụm danh từ, ví dụ “Yêu cầu xuất kho”, “Phiếu nhập kho”, “Dữ liệu tồn kho”, “Báo cáo kiểm kê”.

4.6. Vẽ sơ đồ từ tổng quan đến chi tiết

Khi đã xác định đủ thành phần, nên vẽ sơ đồ theo thứ tự từ cấp cao đến cấp thấp:

• Bước 1: Vẽ DFD cấp 0 để mô tả hệ thống quản lý kho tổng thể và các tác nhân ngoài.
• Bước 2: Vẽ DFD cấp 1 để phân rã hệ thống thành các tiến trình chính như nhập kho, xuất kho, tồn kho, kiểm kê, báo cáo.
• Bước 3: Vẽ DFD cấp 2 cho những tiến trình cần mô tả chi tiết hơn, ví dụ nhập kho hoặc xuất kho.
• Bước 4: Kiểm tra lại các luồng dữ liệu để đảm bảo không bị thiếu hoặc mâu thuẫn giữa các cấp.

4.7. Kiểm tra tính cân bằng và logic của sơ đồ

Sau khi vẽ xong, cần kiểm tra sơ đồ để đảm bảo tính đúng đắn. Doanh nghiệp hoặc người phân tích cần rà soát:

• DFD cấp con có nhất quán với cấp cha không.
• Luồng dữ liệu vào và ra có bị thiếu hoặc thừa không.
• Tác nhân ngoài có kết nối trực tiếp với kho dữ liệu không.
• Kho dữ liệu có tự xử lý dữ liệu không.
• Tên tiến trình, kho dữ liệu và luồng dữ liệu có rõ nghĩa không.
• Các nghiệp vụ nhập, xuất, tồn, kiểm kê, báo cáo đã được thể hiện đầy đủ chưa.

Một sơ đồ DFD tốt cần đủ chi tiết để người xem hiểu hệ thống, nhưng không nên quá rối khiến luồng dữ liệu khó theo dõi.

Xem thêm: RFID trong quản lý kho là gì? Quy trình 7 bước ứng dụng RFID trong quản lý kho

5. Lưu ý khi xây dựng sơ đồ DFD quản lý kho hàng

Khi xây dựng sơ đồ DFD quản lý kho hàng, người phân tích cần đảm bảo sơ đồ vừa đúng logic dữ liệu, vừa bám sát nghiệp vụ kho thực tế. Một số lưu ý quan trọng gồm:

• Không nhầm DFD với lưu đồ quy trình: DFD tập trung mô tả luồng dữ liệu đi từ đâu, qua tiến trình nào và được lưu ở đâu; không đi sâu vào thứ tự thao tác như flowchart.
• Đặt tên tiến trình và luồng dữ liệu rõ ràng: Tên tiến trình nên thể hiện hành động xử lý như lập phiếu nhập kho, cập nhật tồn kho, tạo báo cáo kho; tên luồng dữ liệu nên dễ hiểu như yêu cầu xuất kho, phiếu nhập kho, dữ liệu tồn kho.
• Đảm bảo dữ liệu đi qua tiến trình xử lý: Tác nhân ngoài không nên kết nối trực tiếp với kho dữ liệu. Ví dụ, nhân viên kho không ghi trực tiếp vào dữ liệu tồn kho, mà cần thông qua tiến trình cập nhật tồn kho.
• Kiểm tra tính cân bằng giữa các cấp DFD: Khi phân rã từ cấp 0 sang cấp 1 hoặc cấp 2, cần đảm bảo các luồng dữ liệu chính không bị thiếu, thừa hoặc mâu thuẫn với sơ đồ cấp trên.
